1. Arbeidsprinsipp:
Arbeidsprinsippet til den elektromagnetiske innføringsmåleren er basert på Faradays lov om elektromagnetisk induksjon. I den elektromagnetiske strømningsmåleren tilsvarer det ledende mediet i målerøret den ledende metallstangen i Faraday-testen, og de to elektromagnetiske spolene i øvre og nedre ende genererer et konstant magnetfelt. Når et ledende medium strømmer, genereres en indusert spenning. To elektroder inne i røret måler den genererte induserte spenningen. Målerøret er elektromagnetisk isolert fra væsken og måleelektroden med en ikke-ledende foring (gummi, teflon, etc.).
|
|
|
|
|
|
2. Funksjoner:
●Lavfrekvent tre-verdi rektangulær bølge konstant strømeksitasjon, ikke påvirket av strømfrekvens og ulike strøinterferenser på stedet, arbeidet er veldig stabilt og pålitelig.
● Ved å bruke den nye teknologien med uensartet magnetfelt og spesiell magnetisk trinnstruktur, er magnetfeltet stabilt, og størrelsen og vekten er sterkt redusert, slik at strømningsmåleren har egenskapene til liten størrelse og lett vekt.
● Ved å bruke en spesiell elektronisk krets, har den funksjonen til automatisk nullstilling for lufttrafikkkontroll.
●Rekkevidden kan endres online i henhold til de faktiske behovene til brukeren på stedet.
●Ingen bevegelige deler, ingen blokkerende deler. Det er nesten ikke noe ekstra trykktap i målingen.
●Måleresultater har ingenting å gjøre med strømningshastighetsfordeling, væsketrykk, temperatur, tetthet, viskositet og andre fysiske parametere.
●Enkel å bruke, trenger bare å koble til strømforsyningen etter installasjon, uten annen operasjon, kan den sende ut standardsignal.
3. Bekreftelsesmetode:
Strømningsmålermetoden er den såkalte strømningsmålermetoden, som er en metode for å kalibrere kun målehodet til plug-in strømningssensoren av punktstrømningstypen, og bruke målehodet som strømningsmåler.
Strømningsmålermetoden er å kalibrere hele innføringsstrømsensoren, inkludert målehodet, innføringsstangen, innføringsmekanismen, omformeren og målerørledningen, det vil si at innføringsstrømningsmåleren betraktes som en full rørstrømningsmåler og kalibrert på strømningsstandardenheten. meter faktor.
4. Søknadsområde:
Magnetiske innføringsmålere er en svært allsidig og nøyaktig teknologi som brukes til å måle væskestrøm i et bredt spekter av bruksområder. De er ideelle for å måle strømmen av ledende væsker som vann, syrer og slurry i prosesskontrollmiljøer. Noen vanlige bruksområder inkluderer renseanlegg for avløpsvann, kjemisk og farmasøytisk prosessering, produksjon av mat og drikke, vanndistribusjonssystemer og tremasse- og papirfabrikker. Plug-in elektromagnetiske strømningsmålere er spesielt nyttige under tøffe forhold der mekaniske strømningsmålere kanskje ikke fungerer optimalt, for eksempel høy temperatur, høyt trykk og korrosive miljøer. Plug-and-play-designen deres er enkel å installere og vedlikeholde, noe som gjør dem til en kostnadseffektiv og pålitelig løsning for strømningsmåling.
Fordel:
●De er mer kostnadseffektive sammenlignet med strømningsmålere med full boring.
●De kan nøyaktig måle flytende væsker selv ved forskjellige hastigheter.
●De kan enkelt installeres i eksisterende rørledninger uten store modifikasjoner.
●De er svært pålitelige og krever minimalt med vedlikehold.
●De kan måle et bredt utvalg av væsketyper, inkludert etsende og slipende væsker.
Bruken av elektromagnetiske innsettingsmålere gir en rimelig, høy nøyaktighet og pålitelig løsning for væskestrømmåling i ulike bransjer.
5.Installasjonsbetingelser:
Plug-in elektromagnetisk strømningsmåler sensorinstallasjon oppstrøms rett rørseksjon er ikke lavere enn 5D (D indikerer rørdiameter), nedstrøms rett rørseksjon er ikke lavere enn 2D:
●Vertikal installasjon. Når sensoren settes inn i rørledningen, skal vinkelen mellom sensoren og den vertikale diameteren til rørledningen være mindre enn 5 grader. Den er egnet for måling av rene medier med små rørledningsvibrasjoner.
● Skrå installasjon, vinkelen mellom aksen til sensoren og aksen til røret som skal måles er 45 grader, som er egnet for å måle flyten av væsker med store rørdiametre og andre urenheter i målemediet. Denne installasjonsmetoden har liten vannmotstand og er ikke egnet for sammenfiltring.
Det er to måter å sette inn innføringspunktet til den elektromagnetiske strømningsmålersensoren på: den ene er å sette den inn på den sentrale aksen til røret som skal testes (det vil si 1/2 ganger rørdiameteren); den andre er å sette den inn i rørets indre vegg ved 1/4 av røret.
6.Sensorinstallasjon:
● Rens opp sveiseslagg og grader på installasjonsbunnen til røret som testes.
●Skru av oppstrøms strømningsreguleringsventilen eller bruk lavtrykksvanntilførsel.
● Installer kuleventilen DN50 på installasjonsbasen, vær oppmerksom på kuleventilens lange hulrom oppover, sjekk om kuleventilen kan åpnes og lukkes helt, installer kompresjonsgjenget sete, kompresjonsmutter og gummitetningsring på kulen ventil, og løsne posisjoneringsmutteren , Sett inn sensorinnføringsstangen gjennom kuleventilen inn i rørledningen som testes, og vær samtidig oppmerksom på retningen til sensorretningsindikatorstangen skal være i samsvar med væskestrømmens retning.

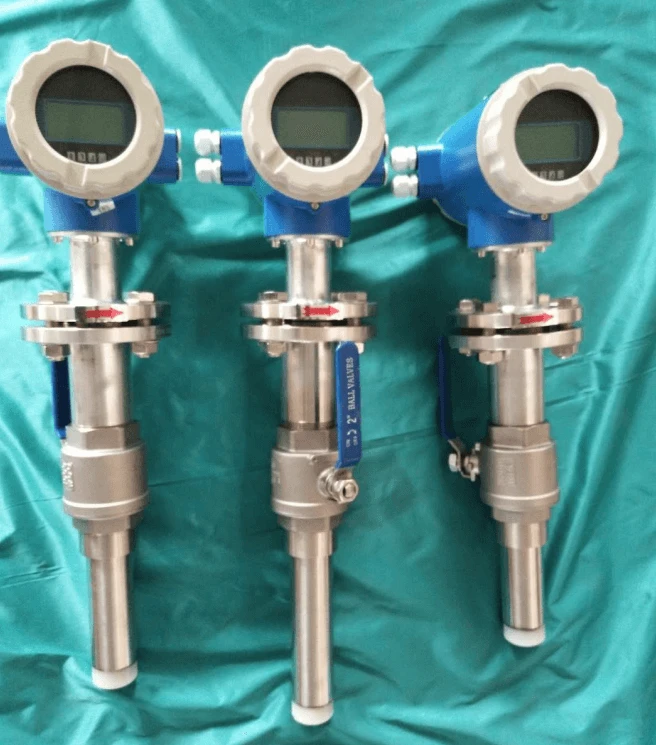

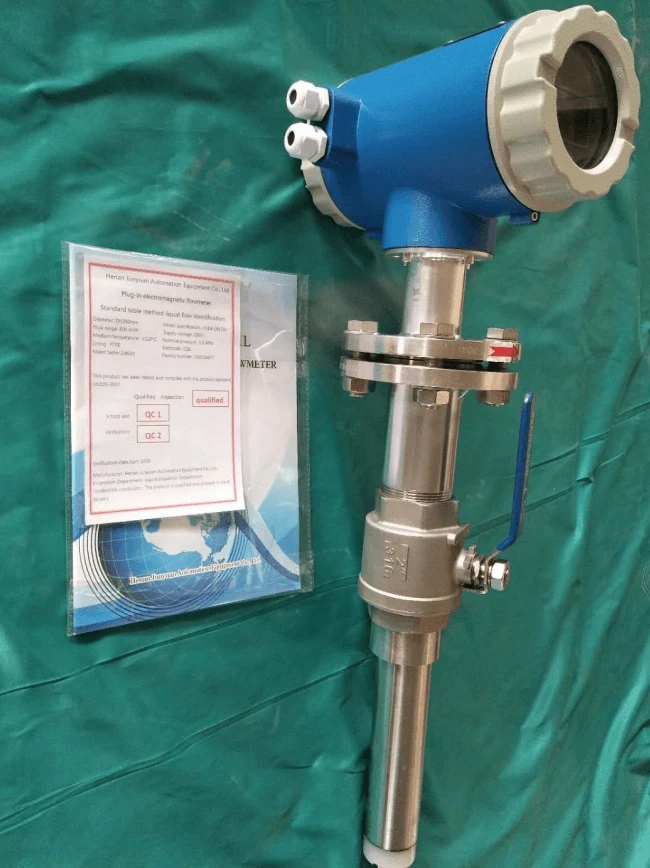

7. Kundetilbakemelding Installasjonstegning:

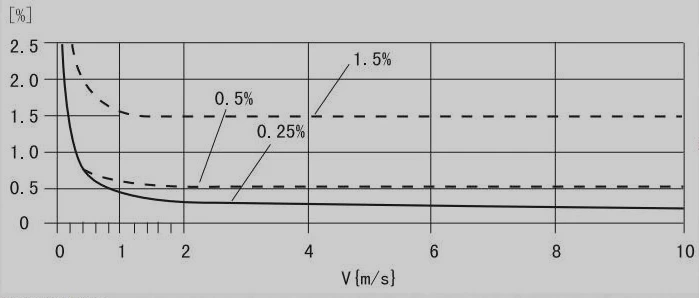

8. Nøyaktighetstabell:
9. Vår produktvideo:
10. Vanlige spørsmål:
1. Spørsmål: Hva er den minste rørdiameteren den plug-in elektromagnetiske strømningsmåleren kan måle?
A: Den gjeldende minste rørdiameteren vi produserer er DN100 (4 tommer)
2. Spørsmål: Hva med målenøyaktigheten til denne typen strømningsmåler?
A: Nøyaktigheten er 1%, målingens strømningshastighet er stabil, og den er lett å vedlikeholde.
3. Spørsmål: Kan jeg få prøver? Hva er MOQ?
A: Selvfølgelig er vår MOQ 1 STK.
4. Spørsmål: Hva er fraktmetoden?
A: Vi støtter ekspress (dør til dør), luft til flyplass, til sjøs, jernbane, etc., støtter også kundens egen speditør, vi kan sende til ditt utpekte Kina-lager gratis.
5. Spørsmål: Hva er betalingsmåten?
A: Vi støtter TT-betaling, Western Union-betaling, kredittkortbetaling på nettet, LC-betaling, vi støtter også RMB-betaling.
Hvis du har flere spørsmål, vennligst kontakt oss, vi vil ha profesjonelle salgsrepresentanter til å svare på alle spørsmålene dine. Alle kolleger i Henan Junyuan Automation Equipment Co., Ltd. tar gjerne imot din henvendelse! ! !
